渦輪流量計

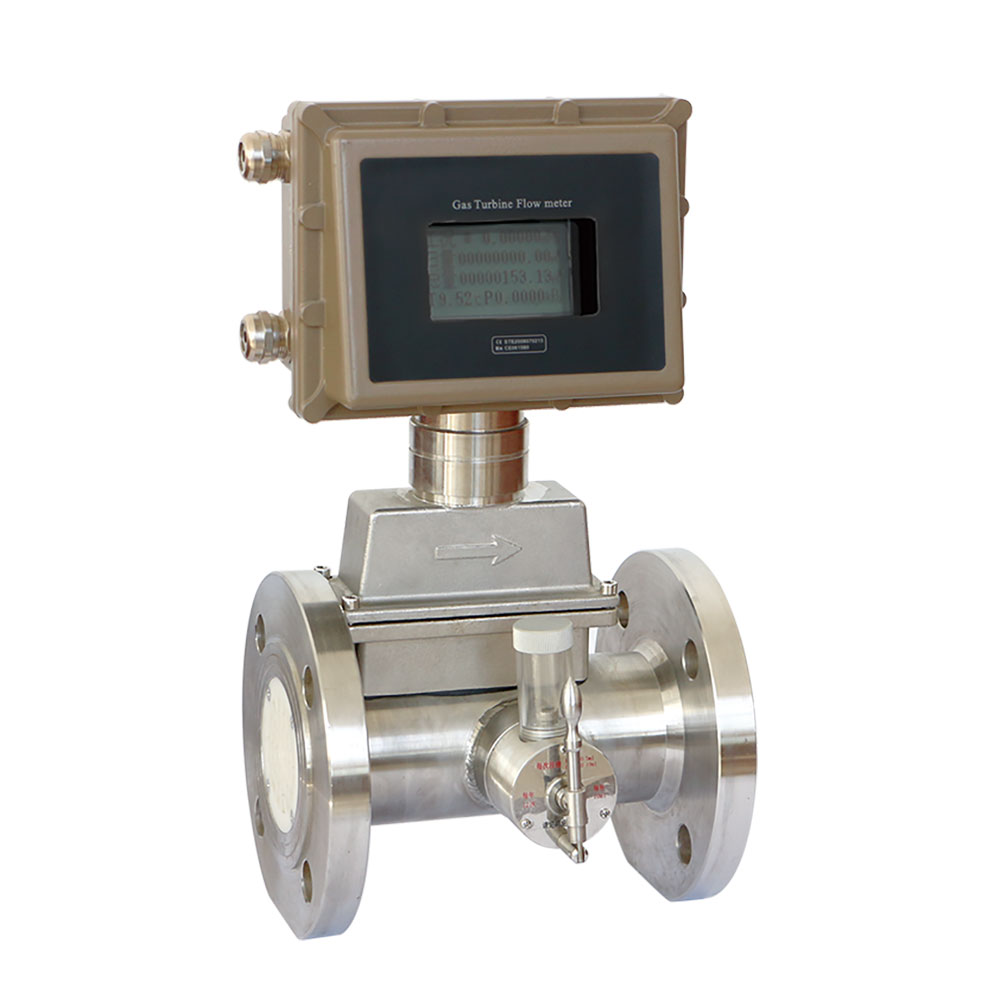

LWQ系列氣體渦輪流量計
廣泛適用于城市燃?xì)夂凸I(yè)氣體流量計量與檢測，是用戶實現高準確度、高可靠計量的理想儀表
■ 集微處理器、溫度傳感器、壓力傳感器于一體，直接測量被測介質的流量、溫度和壓力，并自動進行流量的溫壓補償和壓縮因子修正運算。
■ 采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上；同時也可外接電源。
■ 儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
■ 專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
說明書下載 在線咨詢
產品概述
LWQ型氣體渦輪流量計是我公司總結多年的經驗研制，并采用多項創新技術而開發成功的新一代產品，主要性能指標達到先進水平，可替代同類進口產品。產品直接測量氣體的工況體積流量和總量，可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，是城市燃?xì)赓Q(mào)易計量及工業氣體計量和檢測的高性能儀表。
產品特點
■ 集微處理器、溫度傳感器、壓力傳感器于一體，直接測量被測介質的流量、溫度和壓力，并自動進行流量的溫壓補償和壓縮因子修正運算。
■ 采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上；同時也可外接電源。
■ 儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
■ 專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
■ 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存。
■ 可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG1037-2008標準的電磁兼容實驗要求。
■ 采用進口儀表專用精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，低始動流量。
技術參數
|
執行標準 |
封閉管道中氣體流量的測量—渦輪流量計（GB/T18940-2003） |
|
公稱通徑 |
DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400 |
|
連接方式 |
法蘭連接型、螺紋連接型 |
|
準確度等級 |
1.5、1.0 |
|
量程比 |
1:10~1:30 |
|
工作電源 |
表體：304不銹鋼或鑄鋁 |
|
葉輪：鋁合金 |
|
|
轉換器：鑄鋁 |
|
|
使用條件 |
環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa |
|
防護等級 |
IP65 |
|
工作電源 |
A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
B．內電源：1組3.6V10AH鋰電池 |
|
|
信號輸出 |
脈沖信號 、4-20mA電流信號 、控制信號 |
|
通訊輸出 |
RS485通訊 等 |
|
實時記錄 |
日記錄、定時間間隔記錄 |
|
信號接口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExdIICT6Gb |
流量范圍
|
公稱通徑 |
型號規格 |
量程范圍 |
始動流量 |
耐壓等級 |
最大壓損*2 |
安裝方式 |
|
|
重量 |
|||||||
|
25 |
S |
4-40 |
≤1.3 |
1.6 |
1.5 |
法蘭 |
10 |
|
40 |
S |
6-65 |
≤1.3 |
1.5 |
12 |
||
|
50 |
S1 |
7-70 |
≤1.3 |
0.5 |
15 |
||
|
S2 |
10-100 |
≤1.6 |
1.0 |
15 |
|||
|
S3 |
16-160 |
≤2.4 |
1.0 |
15 |
|||
|
65 |
S |
15-200 |
≤2.4 |
1.0 |
16 |
||
|
80 |
S1 |
13-250 |
≤3.0 |
2.5 |
法蘭 |
16 |
|
|
S2 |
20-400 |
≤5.0 |
1.0 |
16 |
|||
|
100 |
S1 |
20-400 |
≤4.2 |
1.5 |
24 |
||
|
S2 |
32-650 |
≤6.7 |
1.0 |
24 |
|||
|
125 |
S |
40-800 |
≤7.8 |
1.0 |
24 |
||
|
S1 |
32-650 |
≤10.0 |
1.3 |
22 |
|||
|
150 |
S2 |
50-1000 |
≤11.0 |
2.0 |
45 |
||
|
S3 |
80-1600 |
≤12.0 |
0.5 |
45 |
|||
|
200 |
S1 |
80-1600 |
≤16.0 |
1.0 |
62 |
||
|
S2 |
130-2500 |
≤20.0 |
0.5 |
62 |
|||
|
250 |
S1 |
130-2500 |
≤22.0 |
1.5 |
80 |
||
|
S2 |
200-4000 |
≤25.0 |
1.5 |
80 |
|||
|
300 |
S |
320-6500 |
≤35.0 |
1.0 |
87 |
||
|
350 |
S |
400-8000 |
≤40.0 |
1.5 |
105 |
||
|
400 |
S |
650-13000 |
≤55.0 |
2.0 |
125 |
